奥普浴霸有中国浴霸之祖的尊称，主要提供取暖、照明、换气的产品，是家庭、酒店、宾馆等场所的必备卫浴产品。那么奥普浴霸如何安装和安装步骤是怎样的呢？请看下文详解，并另附奥普浴霸控制板接线图。

奥普浴霸产品安装步骤（方扣适用）：

步骤一：先确定奥普浴霸产品安装高度，以取得最佳取暖换气效果。此产品一般安装在浴缸或淋浴房上方吊顶上，出风口应避免淋浴位置，以免暖风直接吹向人体不利于健康；注意按照后罩离地面高度要求在2.1m-2.3m之间，以免影响使用效果。

步骤二：水平铺设好龙骨（吊顶夹层高度不小于210mm）,安装扣板；确定好墙壁上通风口位置，注意通风孔中心位置应高于龙骨上表面70mm左右，并在该位置开圆孔105mm作为通风口；安装100mm通风管一端与风窗连接好并用抱箍扎紧，用螺钉固定风窗；若风窗固定在墙外，通风管和圆孔的空隙需用填充料填封；

步骤三：根据吊顶整体效果确定产品安装位置后，在吊顶上留出相应位置，奥普浴霸产品助剂应安装在浴缸或淋浴房正上方；再拧松吊顶安装架两侧的螺钉，将安装口与安装条分开适当距离，根据产品安装位置将滑动槽卡在龙骨上并拧紧螺钉，安装架间距为450mm；

步骤四：用手取下灯光片，用十字螺丝刀拧下固定在面罩上的4颗螺钉卸下面罩，再拧下固定接线盒盖，压线板及试机线，用压线板压好电线并固定好接线盒盖，把通风管伸在室内一端拉出来套在产品出风口，用抱箍固定；将两根安装架分开适当位置，放入浴霸吊顶主机，用四颗自攻螺钉将主机固定，调整安装架到适当位置，拧紧安装架上的螺钉。

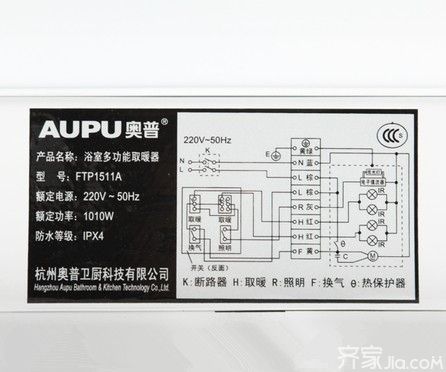

奥普浴霸控制板接线图

若是家里的奥普浴霸开关坏了，不知如何接线，可以参考示意图(型号不同，但开关只要两个取暖 一个照明 一个排风)：

以上关于奥普浴霸如何安装以及奥普浴霸控制板接线图就为您讲解到这里了，希望对您有所帮助。更多资讯，尽在齐家网，敬请期待。
